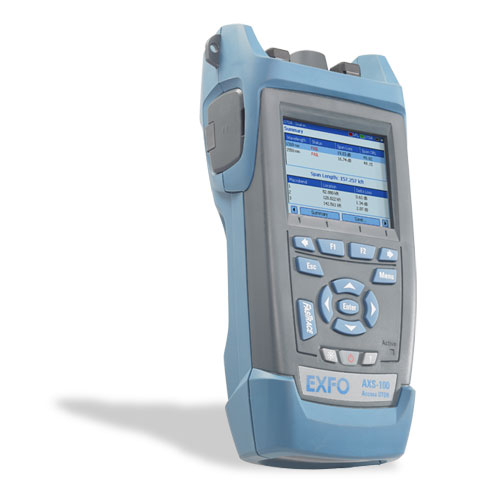

Рефлектометр для сетей доступа AXS-100/110 (Для увеличения изображения нажмите на него)

Оптический рефлектометр для сетей доступа AXS-100 производства компании EXFO сочетает в одном ручном приборе ведущие технологии рефлектометрии и функции измерителя мощности. Прибор оптимизирован для тестирования пассивных оптических сетей (PON) в архитектурах FTTx.

Оптический рефлектометр предлагается в нескольких конфигурациях с разными длинами волн и с широким выбором дополнительного оснащения, что позволяет достичь уникальной гибкости. Вы можете использовать его для тестирования оптических сетевых терминалов (ONT), оконечных терминалов или распределительных панелей для оценки характеристик FTTH распределительных волокон, поиска неисправностей и обнаружения местоположения дефектов.

Сети FTTx становятся все более популярным решением во всем мире, они предлагают высокоскоростные услуги типа «три-в-одном» (голос, видео и данные), а операторы убеждаются в их надежности и доступности. Повсеместное внедрение оптических волокон в сетях доступа (на последней миле) влечет за собой новые требования и необходимость в наличии высокоэффективной стратегии тестирования. Поскольку большинство работ выполняется в постоянно меняющихся внешних условиях окружающей среды (холод/жара, день/ночь и т.п.), рабочее пространство часто ограничено, а технические специалисты только начинают знакомиться с последними FTTx технологиями, то выбор простого и надежного тестирующего прибора становится ключевым фактором.

Оптический рефлектометр для сетей доступа AXS-100 делает тестирование сетей FTTx легкой задачей. Просто подсоедините волокно, нажмите кнопку FasTrace и просмотрите полученный результат. Этот ручной прибор обладает непревзойденной легкостью в работе, даже для специалистов с минимальными знаниями в области тестирования оптических волокон и рефлектометрии. Специально разработанный пакет программного обеспечения для тестирования FTTx позволяет вам сразу просмотреть все результаты и легко оценить состояние линии. Без какого-либо дальнейшего анализа Вы можете просматривать данные о длине волокна и подробный отчет о состоянии и даже проверить наличие макроизгибов.

Несколько длин волн, большой объем памяти

Вы можете выбрать модель оптического рефлектометра, которая наиболее полно отвечает Вашим требованиям: 1550 нм, 1310/1550 нм, 1550/1625 нм и 1625 нм с фильтром для поиска неисправностей на активных FTTH линиях. Более того, AXS-100 позволяет Вам сохранить до 500 рефлектометрических измерений.

Функция поиска неисправностей на активных PON сетях

Оптический рефлектометр для сетей доступа AXS-100 был специально создан для поиска неисправностей на работающих PON сетях. Прибор может оснащаться дополнительным отдельным портом для тестирования на длине волны 1625 нм, который содержит фильтр, отфильтровывающий все нежелательные сигналы (1310, 1490 и 1550 нм), которые могут негативно повлиять на качество рефлектометрических измерений. С помощью такого рефлектометра поиск неисправностей на оптических волокнах, по которым передаются сигналы, не мешает нормальной работе и не влияет на ожидаемые характеристики информационных каналов. AXS-100 не мешает работе лазерных передатчиков на Центральном Узле, поскольку он использует длину волны, находящуюся за пределами рабочего диапазона, согласно рекомендациям ITU-T L.41 (Maintenance Wavelength on Fibers Carrying Signals).

Автоматическое обнаружение перепутанных волокон

Неправильно подключенные волокна – это проблема, связанная с внедрением FTTH сетей, которая случается на распределительном уровне (после разветвителя), когда волокна соединяются в неправильном порядке. В результате это приводит к медленной, более дорогостоящей активации сервиса, поскольку технический специалист, которому необходимо подключить абонента при помощи соединения выхода разветвителя с портом на распределительной панели, может по ошибке подключить абонента с другим оконечным терминалом. Для минимизации стоимости и предотвращения выполнения одной работы несколько раз важно убедиться, что волокна и порты не были перепутаны и неверно соединены. Для этого и предназначен специальный тестовый приемный блок (ETR) EXFO, который временно устанавливается на распределительном уровне (FDH) и имеет от 12 до 24 портов, каждый из которых имеет свой собственный идентификатор. Благодаря специально разработанной автоматизированной функции обнаружения ETR, AXS-100 показывает номер порта на общем экране, что позволяет технику убедиться в правильном подключении.

Компактный лёгкий ручной оптический рефлектометр AXS-100 – это:

Исключительное удобство использования: тестирование нажатием одной клавиши, в сочетании с патентованным ПО для FTTx (макроизгиб, локализация сбойных участков, индикаторы pass/fail)
Множество опций, включающее в себя измеритель мощности, детектор повреждений, пробник для исследования волокон, принтер и IP-тестер
Режим локализации сбойных участков для быстрой идентификации и локализации обрывов волокна
Широкие возможности для подключения – подключение USB-Flash-накопителя и передача данных по USB-кабелю через ActiveSync
TFT-дисплей, обеспечивает удобочитаемость при ярком дневном свете и других сложных условиях освещения
Малые габариты, вес всего 1 кг
Прочный корпус, защищающий прибор в полевых условиях эксплуатации
Функция поиска дефектов

Технические характеристики рефлектометра для сетей доступа AXS-100

Рефлектометр
Длины Волн, (нм)	1310/1550	1550/1625	1310/1550 одельный порт с фильтрованной 1625нм
Ширина импульса, (мс)	10, 30, 100, 275, 1000, 2500, 10000
Количество точек усреднения	30000
Динамический диапазон, (дБ)	29/28	28/28	29/28/28
Мертвая зона по затуханиям, (м)	11
Мертвая зона по событиям, (м)	2,5
Разрешающая способность, (м)	0,16
Линейность, (дБ/дБ)	+/-0,05
Порог потерь, (дБ)	0,05
Погрешность расстояния, (м)	± (1 + 0.005 % x расстояние + пространств. разрешение)
Диапазон расстояний, (км)	От 1,25 до 160
Типичное время обновления в реальном времени, (с)	0,5
Источник излучения
Выходная мощность источника излучения, (дБм)	-9
Внутренняя модуляция	270Гц, 1кГц, 2кГц, CW
Длина волны излучения, (нм)	1310/1550	1550/1625	1310/1550/1625
Прочие характеристики
Возможные типы адаптеров для рефлектометра	FC/SC/ST/E-2000/HMS-10AG
Полировка	APC или UPC
Память	500 трасс (встроенная память) + USB
Условия работы	от -18°C до +50°C, 0 % - 95 % без конденсата
Влагозащищенность	Прорезиненый влагозащищенный корпус
Размер	25,0 см x 12,5 см x 7,5 см
Вес	1 кг
Питание	Li-Ion аккумуляторы (8 часов работы)

Также имеется в наличии усовершенствованная версия Оптический рефлектометра для сетей доступа AXS-110. Она выпускается в версиях для одномодового волокна для измерений на длинах волн 1310/1550 нм, многомодового – 850/1300 нм и комбинированная модель для всех этих длин волн. Одномодовая версия AXS-110-SM идеальна для тестирования сетей FTTх и кабельного ТВ, многомодовая – для проведения измерений в 50- и 62.5 мкм многомодовом волокне. Использование рефлектометра AXS-110 даёт возможность существенно ускорить техническое обслуживание. Минимальная мёртвая зона (меньшая, чем у AXS-100), равная 0.8 м, позволяет легко локализовать сбойные участки и классифицировать все события между передатчиком и центральным офисом, сетью доступа и элементами сети FTTH, где они обычно и возникают.

Комбинированная версия оптического рефлектометра AXS-110 All Fiber OTDR сочетает в себе функциональность рефлектометра для одномодового и многомодового волокна и идеальна для проведения комплексного тестирования домашней или корпоративной сети. Кроме того, версия AXS-110 обладает большим числом точек на рефлектограмме (до 64000) и большей диапазоном дальности работы, чем AXS-100. В одномодовом режиме она составляет 0.65...260 км, в многомодовом – 0.1…40 км.

Технические характеристики рефлектометра для сетей доступа AXS-110

Рефлектометр
Длины Волн, (нм)	850/1300	850/1300/1310/1550	1310/1550	1310/1490/1550	1310/1550 одельный порт с фильтрованной 1625нм
Ширина импульса, (мс)	10, 30, 100, 275, 1000, 2500, 10000, 20000
Количество точек усреднения	64000
Динамический диапазон, (дБ)	24/25	24/25/32/30	37/35	37/33/35	37/35/37
Мертвая зона по затуханиям, (м)	3.5/4.5	3.5/4.5/4/4.5	4/4.5	4/4.5/4.5	4/4.5/4.5
Мертвая зона по событиям, (м)	0,8
Разрешающая способность, (м)	0,08
Линейность, (дБ/дБ)	+/-0,03
Порог потерь, (дБ)	0,01
Погрешность расстояния, (м)	± (0,75 + 0.0025 % x расстояние + пространственное разрешение)
Диапазон расстояний, (км)	От 0.1 до 40	0.1 до 40 - MM, 0.65 до 260 - SM	От 0.65 до 260	От 0.65 до 260	От 0.65 до 260
Типичное время обновления в реальном времени, (с)	0,25
Источник излучения
Выходная мощность источника излучения, (дБм)	-3	-3 /-2.5	-2.5	-2.5	-2,5
Внутренняя модуляция	270Гц, 1кГц, 2кГц, CW
Длина волны излучения, (нм)	850/1300	850/1300/1310/1550	1310/1550	1310/1490/1550	1310/1550/1625
Прочие характеристики
Возможные типы адаптеров для рефлектометра	FC/SC/ST/E-2000/HMS-10AG
Полировка	APC или UPC
Память	500 трасс (встроенная память) + USB
Условия работы	от -18°C до +50°C, 0 % - 95 % без конденсата
Влагозащищенность	Прорезиненый влагозащищенный корпус
Размер	25,0 см x 12,5 см x 7,5 см
Вес	1 кг
Питание	Li-Ion аккумуляторы (8 часов работы)
