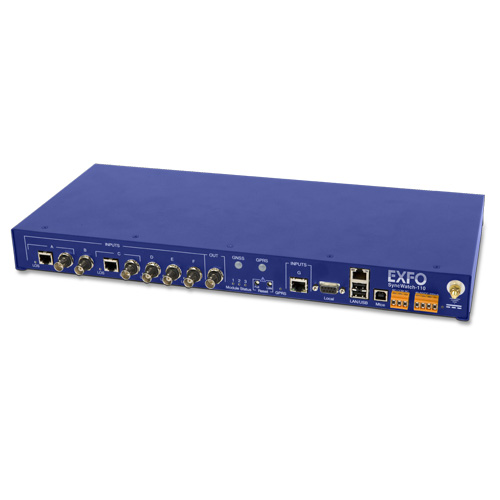

EXFO Блок тестирования синхронизации SyncWatch-110

Блок тестирования синхронизации SyncWatch-110 представляет собой единое решение типа «все-в-одном», которое позволяет проводить точные, достоверные и гибкие измерения. Этот блок обеспечивает проведение тестирования синхронизации, гибкость которого обеспечивается различными режимами работы. Все это позволяет быстро обнаружить и устранить проблемы с синхронизацией. Сочетание основных функций тестирования этого прибора делает его полноценным и самодостаточным решением для тестирования синхронизации. После завершения перехода сети на технологию Ethernet и пакетную передачу, очевидно, что синхронизация будет переведена на пакетные решения, типа PTP. В настоящее время операторы продолжают проводить тестирование синхронизации, подготавливаясь к PTP, что приводит к необходимости появления такого прибора, который бы поддерживал и традиционные инструменты синхронизации, и новые методы синхронизации по Ethernet.

Это решение в одном компактном блоке обеспечивает поддержку традиционной синхронизации, а также новой синхронизации на основе Ethernet. SyncWatch-110 был спроектирован в качестве единого инструмента для работы со всеми видами проблем синхронизации в сети. Этот прибор позволяет пользователям работать со всеми соответствующими интерфейсами: от традиционных частотных входов - до пакетного ввода, включая:

• Традиционное частотное тестирование с помощью интерфейсов T1/E1
• Стандартные частотные входы, обеспечивающие возможности измерения сигнала любой частоты: от 64 кГц до 200 МГц (с шагом 8 кГц)
• Тестовый вход - 1 импульс в секунду - для оценки частоты устройств, синхронизированных по GPS
• Тестовый порт Ethernet для технологий пакетной синхронизации (PTP и SyncE)

Точный опорный источник

Ключевым аспектом тестирования синхронизации является точность опорного генератора (поскольку точность измерения напрямую зависит от точности опорного генератора). Блок SyncWatch может оснащаться экстремально точными эталонными генераторами, а именно - исключительно точным рубидиевым эталонным генератором или внутренним GPS- приемником. При этом, оба варианта обладают точностью эталонного генератора, которая превышает характеристики PRC в спецификации G.811. Каждый опорный генератор позволяет работать в режиме удержания в случае исчезновения GPS- сигнала и обеспечивает стабильность измерений при тестировании в полевых условиях.

Это решение также позволяет использовать любой внешний генератор в качестве эталонного, таким образом, повышаются возможности существующей инфраструктуры, и проводимые измерения согласуются с тем же самым эталоном, с которым работает оборудование на объекте.

Всесторонний анализ

SyncWatch-110 позволяет проводить тестирование в реальном времени TIE и, с помощью своего приложения для проведения измерений, способен рассчитывать и отображать в любой точке измерения MTIE и TDEV. Все результаты могут быть сохранены для последующей обработки. Для этого используется приложение для анализа и мониторинга, использующее отраслевой стандарт Symmetricom, включающее автономную лицензию, которое позволяет получать обширный объем данных научного качества и точности.
