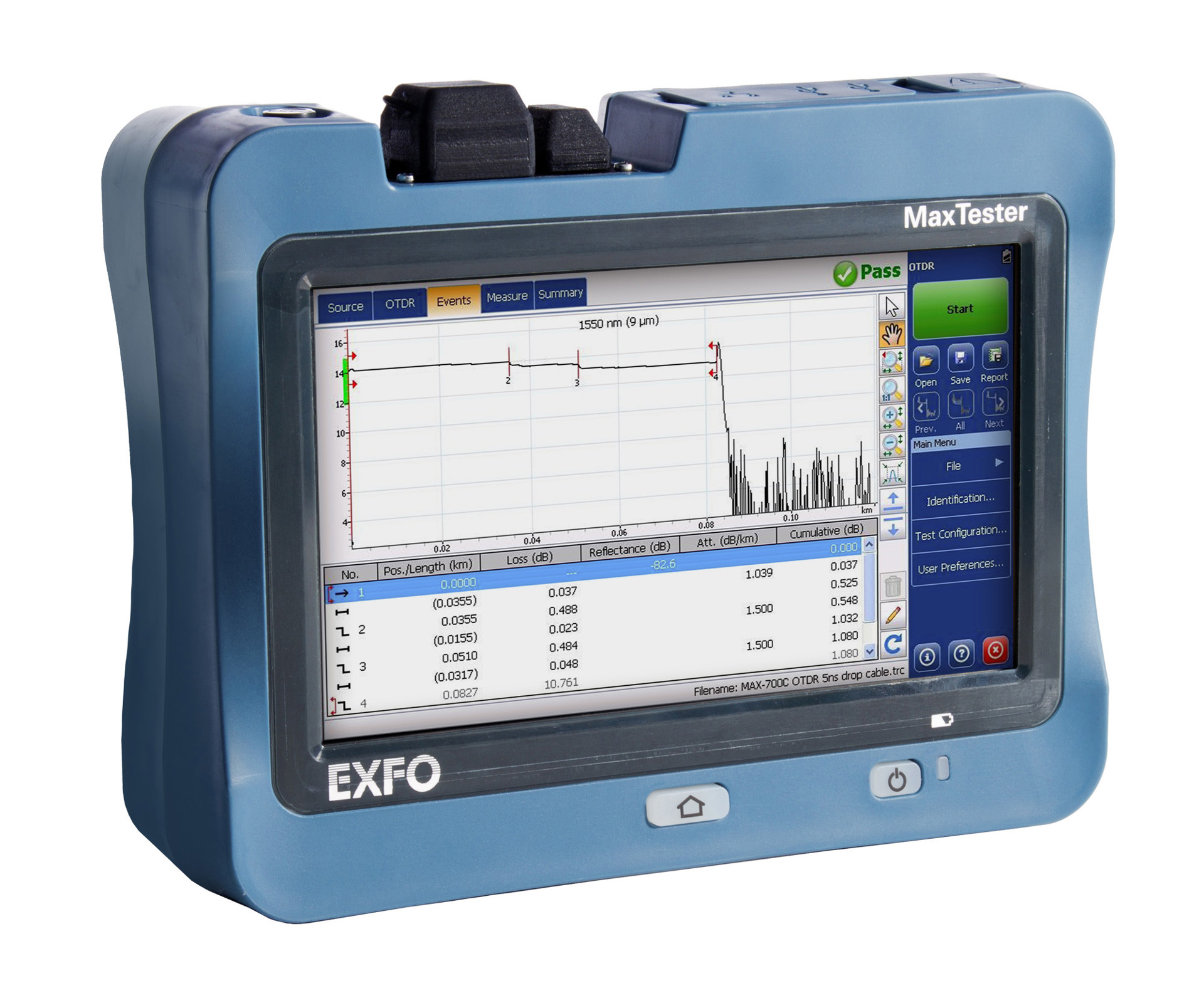

MaxTester оснащен 7-дюймовым цветным сенсорным экраном, который оптимизирован для использования как в темном помещении, так и на улице при ярком солнечном свете. На верхней панели расположены 2 порта USB 2.0 и порт RJ-45 для подключения к локальной сети и удаленного управления прибором. В качестве дополнительных интерфейсов передачи данных оборудование можно дооснастить встроенными модулями Wi-Fi и Bluetooth.
Интуитивно понятный интерфейс в купе с ОС Windows позволяют быстро освоить устройство. Внутренняя память способна хранить до 20 000 результатов измерений, а приложение DataMover позволит быстро перенести результаты измерений и отчеты на USB носитель. Помимо этого на приборе можно сформировать и посмотреть отчеты в формате PDF. Емкая батарея обеспечивает до 12 часов автономной работы. Различные модификации данной модели рефлектометра позволяют выбрать инженерам наиболее подходящую с заданным набором длин волн (подробнее о доступных модификациях смотрите таблицу ниже).
Увеличенные по сравнению с моделью MAX-730D значения динамического диапазона (до 42 дБ) дает возможность тестировать более сложные FTTx/PON сети. Также улучшены показатели мертвой зоны по затуханию (2 м) и PON мертвая зона (25 м). Наличие фильтрованного порта (в зависимости от модификации) также позволяет тестировать активные линии.
MAX-735D также поддерживает интеллектуальное приложение Optical Link Mapper (iOLM), которое упрощает тестирование оптических линий благодаря измерению одним касанием (нет необходимости выбирать длительность импульса, время усреднения и т.д.) и проводит анализ полученной рефлектограммы в автоматическом режиме. Пользователю достаточно выбрать только длину волны, на которой надо произвести измерение, и запустить тест. Во время тестирования система сама подбирает оптимальные параметры и использует различные длительности импульса для получения максимального эффективного анализа линии. Результаты измерений представляются в виде интуитивно понятных пиктограмм с автоматическим определением типов событий (сварка, коннектор, макроизгиб, сплиттер) и сравнением уровней отражения и затухания с пороговыми значениями для оценки состояния линии.
В качестве дополнительного функционала MAX-735D обладает источником оптического излучения с длинами волн в зависимости от выбранной модификации (смотрите таблицу ниже), встроенным Power Checker для обнаружения и приблизительного измерения сигнала в линии, а также встроенной автоматической функцией по поиску и обнаружению макроизгибов.
Дополнительно прибор можно дооснастить встроенным измерителем на повышенные мощности и VFL без посещения сервисного центра. Совместим с серией оптических микроскопов FIP-400B, которые подключаются по Wi-Fi или USB.
Доступные модификации
| Модель | Описание |
|---|---|
| MAX-735D-SM1 | Порт 1: SM (9/125 µm),1310/1550 нм, 42 /42 дБ |
|
MAX-735D-SM3 |
Порт 1: SM (9/125 µm),1310/1550/1625 нм, 42 /42 /42 дБ |
| MAX-735D-SM8 |
Порт 1: SM (9/125 µm),1310/1550, 42 /42 дБ Порт 2: SM (9/125 µm), 1650 нм (с фильтром ) , 42 дБ |
