Ключевые особенности
- Динамический диапазон до 46 дБ (SM) и до 29 дБ (MM)
- Мертвая зона по событию - 0,5 м и по затуханию – 2,5 м.
- Тестирование активных линий на длине волны 1625 нм
- Поддержка многоимпульсного режима измерения (iOLM)
- Наличие модели для тестирования MM и SM линий
- Модуль для тестирования через DWDM MUX/DeMUX
EXFO FTBx-700С – серия рефлектометрических модулей
Включает в себя 5 основных модели, каждая из которых имеет свои модификации. Каждая из моделей отличается используемыми длинами волн, динамическим диапазоном и оптимально подходит для определенного рода задач.
Отдельно можно выделать модуль FTBx-740C-DWC. Это рефлектометр с перестраиваемым лазером для сквозного тестирования DWDM линии по каналам стандартной ITU-T сетки.
Список моделей серии рефлектометрических модулей FTBx-700C:
FTBx-720C LAN/WAN Access OTDR – данная модель рефлектометра отлично подходит для повседневного использования. Динамический диапазон до 36 дБ и мертвая зона до 0,7 м позволяет использовать прибор для тестирования сетей доступа, последней мили FTTx, в дата-центрах. Позволяет проводить тестирование как одномодовых, так и многомодовых линий связи.
FTBx-730C PON FTTx/MDU OTDR – данная модель оптимизирована для тестирования PON сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,5 м позволяет тестировать линии через сплиттера с делением до 1х128. Модель имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий. Также данная модель позволяет активировать дополнительные возможности тестирование системы iOLM.
FTBx-735C Metro/PON FTTx/MDU OTDR – как и модель FTB-730C предназначена для тестирования PON сетей, но позволяет проводить тестирование еще и на длине волны 1490 нм. Благодаря увеличенному динамическому диапазону до 42 дБ отлично справляется с городскими линиями связи. Модуль имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий, а также позволяет активировать дополнительные возможности тестирование системы iOLM.

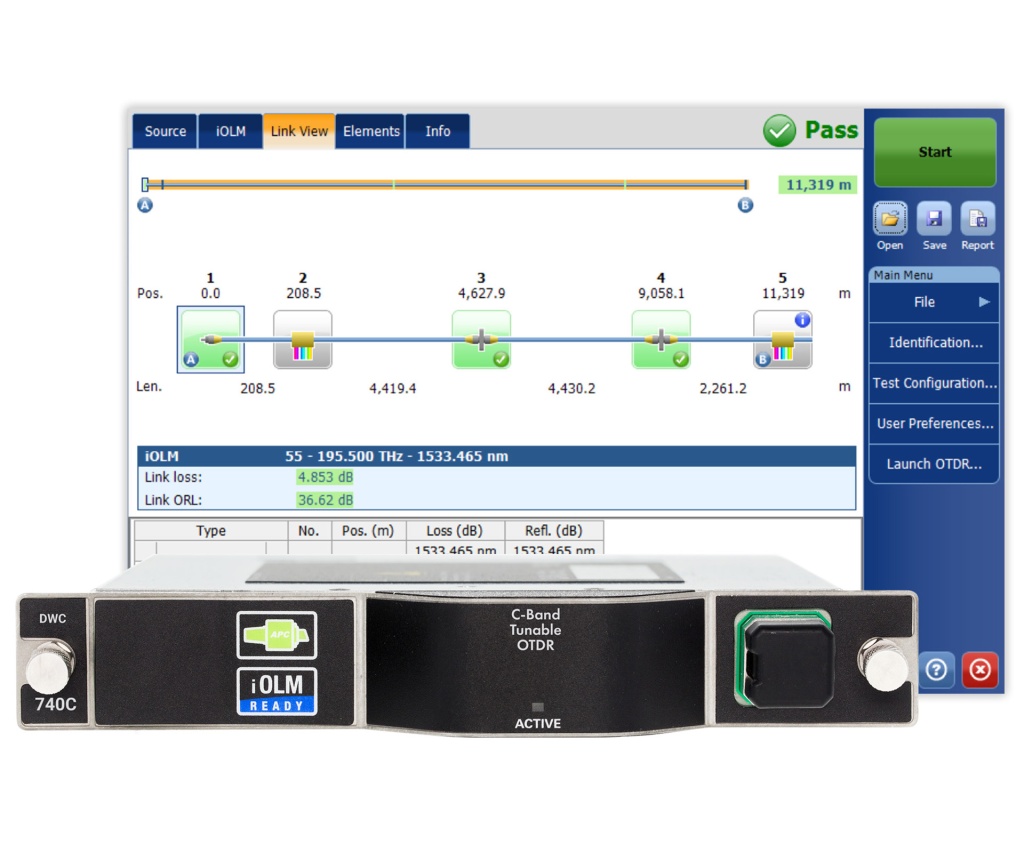

FTBx-740C-DWC TUNABLE OTDR- рефлектометр с перестраиваемым лазером в С диапазоне (1528.77-1563.86 nm). Перекрывает каналы стандартной сетки ITU-T (каналы 17 – 61) 50ГГц и 100ГГц. Также рефлектометр применим для тестирования городских сетей. Динамический диапазон до 40 дБ, мертвая зона по событию 0,8 м и по затуханию 4 м.
FTBx-740C-CWDM TUNABLE OTDR- рефлектометр с перестраиваемым лазером в СWDM диапазоне. Перекрывает каналы CWDM сетки ITU, позволяя проводить тестировании линии через мультиплексоры/демультиплексоры. Поддерживаемые длины волн: 1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610 нм.
FTBx-750C Metro/Long-Haul OTDR – модуль для тестирования городских сетей и протяженных оптических линий связи. Имеет наибольший динамический диапазон 46 дБ и мертвые зоны 0,5 м по событиям и 2,5 м по затуханию.
Технические характеристики моделей:
| Параметр | FTBx-720C | FTBx-730C | FTBx-735C | FTBx-750C |
|---|---|---|---|---|
| Длины Волн, (нм) | 850/1300/1310/1550/1625 | 1310 /1550 /1625 /1650 | 1310 /1490 /1550 /1625 | 1310 /1550 /1625 |
| Динамический диапазон, (дБ) | 27/29/36/35/35 | 39/38/39/39 | 42/41/41/41 | 1310/1550 – 46/46 1310/1550/1625 – 45/45/45 |
| Мертвая зона по событиям, (м) | SM: 0.7 MM: 0.5 | >0.5 | 0.5 | 0.5 |
| Мертвая зона по затуханиям, (м) | SM: 3 MM: 2.5 | 2.5 | 2.5 | 2.5 |
| Ширина импульса, (нс) | 3 – 20000 | 3 – 20000 | 3 – 20000 | 3 – 20000 |
| Встроенный измеритель мощности в фильтрованный порт | нет | OPM: широкополосный OPM2: широкополосный и FTTx | OPM: широкополосный OPM2: широкополосный и FTTx | нет |
| Выходная мощность в режиме непрерывного излучения (дБм) | SM: -6 MM: -3 | 2,5 | 2,5 | >1,5 |
| Поддержка технологии iOLM* | да | да | да | да |
