EXFO Измеритель оптической мощности FTBx-1750

Обращаем Ваше внимание, что размещенная на данном сайте справочная информация о товарах не является публичной офертой, наличие и стоимость оборудования необходимо уточнить у сотрудников компании.

Характеристики

Описание
Характеристики

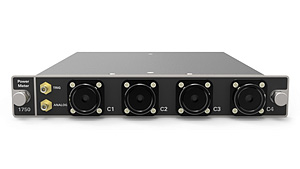

Измеритель оптической мощности FTBx-1750 (Для увеличения изображения нажмите на него)

FTBx-1750 — высокопроизводительный измеритель оптической мощности, разработанный для лабораторной для платформы EXFO LTB-8. Может быть оснащен 1,2 или 4 детекторами. Позволяет проводить тестирование сигналов с мощностью до +37 дБм.

Ключевые особенности:

1, 2 или 4 детектора
Выносной модуль для тестирования сигналов мощностью до +37 дБм
Частота выборки - до 5 кГц
Триггерный вход и аналоговый выход
Диапазон длин волн: 800 - 1700 нм / 930 - 1660 нм
Динамический диапазон: +8 - -85 дБм / +37 - -55 дБм

Измеритель оптической мощности FTBx-1750

Высокопроизводительный измеритель оптической мощности FTBx-1750, специально разработанный для платформы LTB-8, может стать одним из компонентов полноценного лабораторного стенда для тестирования оптических компонентов. Модуль может быть оснащен 1, 2 или 4 детекторами, что существенно экономит время и снижает затраты на тестирование.

Динамический диапазон в 80 дБ, а также время стабилизации 300 мкс, позволяют одновременно измерять высокие и низкие уровни сигналов. Скорость выборки в 5208 измерений в секунду для каждого детектора позволяет зафиксировать даже кратковременные изменения мощности сигнала.

Для управления модулем и для его настройки, на платформе LTB-8 используется простой и понятный графический WEB интерфейс. Управление может осуществляться локально, непосредственно с платформы LTB-8, или удаленно через браузер с помощью Telnet, через встроенный LAN-порт или GPIB-USB адаптер.

Модификации модуля также предусматривают модель с выносным блоком высокой мощности, который позволяет проводить тестирование сигналов мощностью +37 дБм.

Кроме того, данный измеритель мощности может использоваться в составе автоматизированного лабораторного стенда с использованием совместимых IVI драйверов и возможности SCPI команд.

Комбинируя данный модуль с перестраиваемыми аттенюаторами, переключателями, источниками излучения, на базе платформы LTB-8 можно построить высокопроизводительное, точное и гибкое решение ваших задач.

Платформа LTB-8 может использоваться как на столе, так и в телекоммуникационной стойке.

Технические характеристики:

Параметр	FTBx-1750-031-1/2/4	OHS-1713-UH
Количество детекторов	1 / 2 / 4	1
Тип детектора	InGaAs	InGaAs и интегрирующая сфера
Диапазон длин волн (нм)	800 to 1700	930 to 1660
Динамический диапазон (дБм)(типично)	от +8 до –85 (от +9 до –90)	от +37 до –55
Погрешность	±(5 % + 3 pW)	±(4 % + 3 pW)
Разрешение по длине волны (нм)	0,01	0,01
Частота выборки	До 5208	До 5208

При необходимости, аналогичное решение можно использовать на базе компактной платформы LTK-1.
