Применяется к: Модули PM-VFL для платформ FTB-1V2, FTB-2, FTB-4 и серии MaxTester
Описание проблемы
Иногда могут возникать проблемы с работой визуального локатора неисправностей (VFL) на модулях PM-VFL, установленных в платформах и портативных приборах EXFO, когда излучаемый свет кажется недостаточно мощным.
Данное руководство содержит рекомендации по устранению неисправностей при использовании VFL.
ВАЖНОЕ ПРИМЕЧАНИЕ: При сравнении производительности VFL EXFO с изделиями других производителей учитывайте, что разные приборы могут быть напрямую несопоставимы. VFL EXFO соответствуют стандарту IEC 60825-1:2014, тогда как другие устройства могут использовать более мощный лазерный источник, но при этом не соответствовать современным стандартам безопасности лазерного излучения.
ВАЖНОЕ ПРИМЕЧАНИЕ: При выполнении приведённых ниже рекомендаций, перед осмотром волокон или портов убедитесь, что все подключённые источники излучения деактивированы или отключены.
Устранение неисправностей
Возможная причина 1: Тестируемое волокно (FUT) загрязнено или повреждено
Предлагаемое решение:
- Тщательно осмотрите ферлу волокна, подключённого к порту VFL, на наличие загрязнений или повреждений.
- При необходимости попробуйте очистить ферлу волокна.
- Проверьте, используя тестовый патч-корд или FUT известной длины и качества.
Возможная причина 2: Проблема подключения между FUT и портом VFL
Предлагаемое решение:
- Извлеките и заново подключите волокно, убедившись, что оно полностью вставлено.
- Если волокно, подключённое к порту VFL, не имеет разъёма UPC-типа, подключите FUT к порту VFL с помощью соответствующего гибридного патч-корда с UPC-разъёмом.
Возможная причина 3: Порт VFL загрязнён или повреждён
Предлагаемое решение:

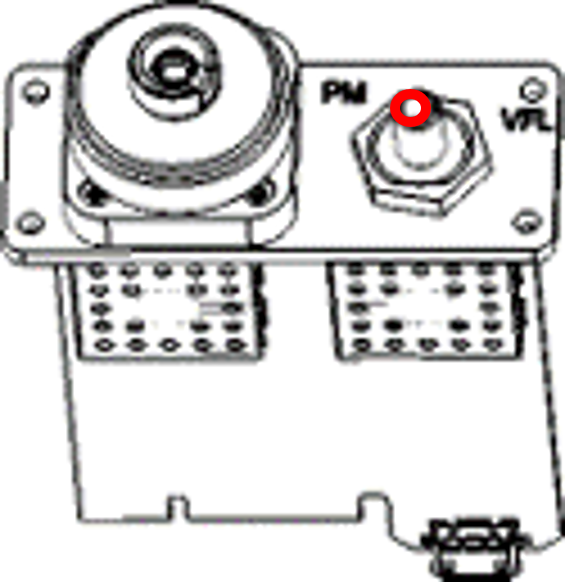

- Визуально осмотрите керамический элемент ферлы разъёма VFL на наличие признаков повреждения или загрязнения.
- Тщательно осмотрите внутреннюю поверхность источника VFL.
- При необходимости попробуйте очистить внутреннюю поверхность источника VFL с помощью механического очистителя или другого подходящего устройства.
- Рассмотрите возможность запроса RMA для ремонта модуля PM-VFL.
Возможная причина 4: Неисправность модуля
Предлагаемое решение:
- Переустановите модуль PM-VFL. Обратитесь к соответствующему разделу руководства пользователя платформы или портативного прибора.
- По возможности установите модуль PM-VFL в другую платформу или портативный прибор для проверки.
- Рассмотрите возможность запроса RMA для ремонта модуля PM-VFL.
