Применяется к: MAX-700D, FTBx-700D, OX1-PRO, AXS-120, AXS-130
Описание проблемы
Одной из основных причин возврата приборов производителю для калибровки и/или ремонта является повреждение оптических разъёмов, вызванное эксплуатационным износом, неправильным использованих или их комбинацией.

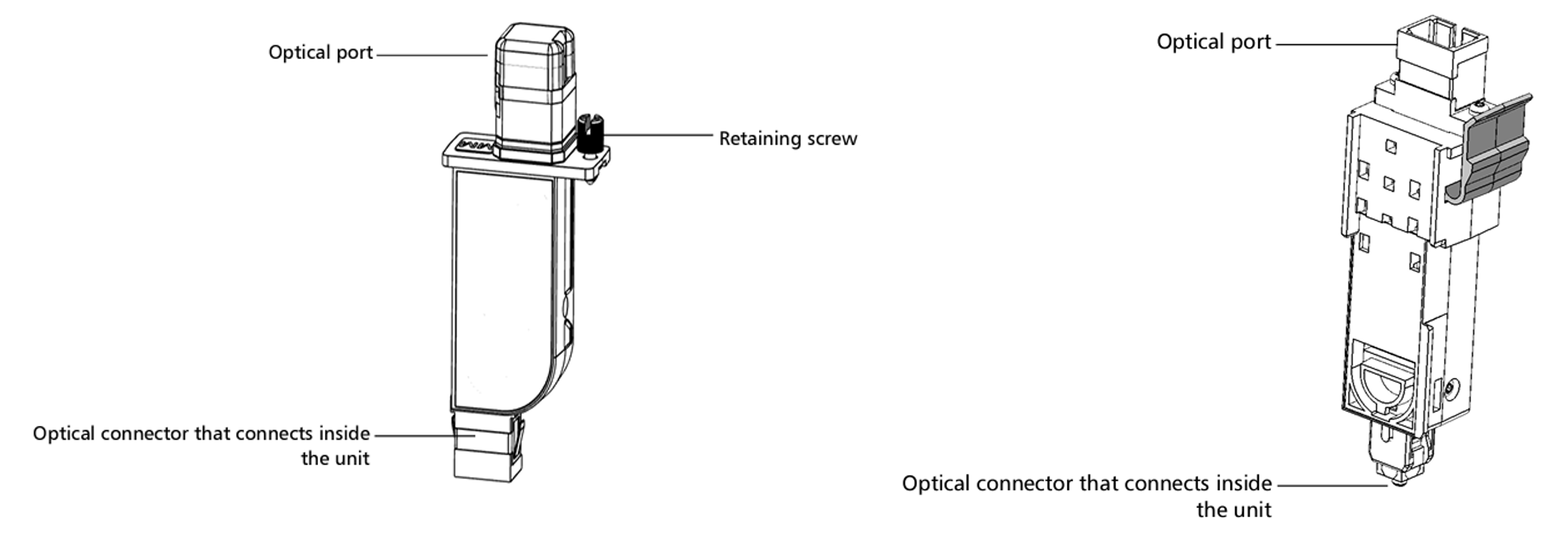

В связи с этим компания EXFO разработала новое поколение тестовых устройств с модульным («click-out», «swap-out») разъёмом: в сериях 700D для внешнего порта используется универсальный интерфейс EXFO (EUI), тогда как в устройствах OX1-PRO разъём модуля выполнен в стандарте SC.
Несмотря на преимущества и гибкость, которые предоставляют эти решения, они требуют определённого ухода при эксплуатации и обслуживании, поскольку выступают в качестве дополнительного звена между внешней точкой подключения прибора и внутренним оптическим портом.
Диагностика оптического выхода
Все приборы с модульными разъёмами включают приложение для проверки работы оптического выходного порта, использующее систему рейтинга по звёздам:
MAX-700D, FTBx-700D, OX1-PRO:
| Рейтинг | Вносимые потери |
|---|---|
| ***** | < 0,5 дБ |
| **** | ≥ 1,25 дБ |
| *** | > 1,75 дБ |
AXS-120, AXS-130:
| Рейтинг | Вносимые потери |
|---|---|
| ***** | < 0,7 дБ |
| **** | ≥ 1,45 дБ |
| *** | > 1,95 дБ |
Если результат проверки показал 3 звезды или менее, необходимо выполнить описанные ниже шаги.
Примечание: Эти значения не распространяются на EXFO Advisor, который выполняет качественную оценку линии отдельным образом.
Запуск диагностики на приборах 700D:
- Выберите вкладку OTDR.
- Нажмите кнопку ….
- Выберите Optical Output Diagnosis…
- Следуйте инструкциям мастера диагностики.
Запуск диагностики на приборах OX1-PRO:
- В главном меню выберите Settings.
- Прокрутите вниз и выберите Optical output diagnosis.
- Следуйте инструкциям мастера диагностики.
Устранение неисправностей
- Проверьте, что патч-корд имеет требуемую минимальную длину и не подключён ни к чему, кроме тестового прибора.
- Проверьте, что разъёмы патч-корда не загрязнены и/или не повреждены.
- Попробуйте повторить тест с другим патч-кордом.
- Проверьте, что внешний разъём EUI не загрязнён и/или не повреждён.
- Рассмотрите возможность замены разъёма EUI на другой, если он доступен.
- Проверьте, что внешний оптический порт / разъём не загрязнён и/или не повреждён.
- Извлеките модуль разъёма и проверьте, что промежуточный разъём (подключаемый к внутреннему оптическому порту) не загрязнён и/или не повреждён.
- Тщательно попробуйте установить модуль разъёма заново, убедившись в правильном соединении с внутренним оптическим портом.
- Рассмотрите возможность замены модульного разъёма на другой, если он доступен.
- Проверьте, что внутренний оптический SC-порт не загрязнён и/или не повреждён.
- Отправьте прибор на ремонт, заполнив заявку на возврат материалов (RMA), указав, что вы выполнили рекомендации из данной статьи.
Если у вас есть вопросы по информации, приведённой в данной статье, обратитесь в техническую поддержку EXFO.
